| Číslo ložiska | Vnější měření | Základní pánské hodnocení (lbs) | Hmotnost | ||||||||

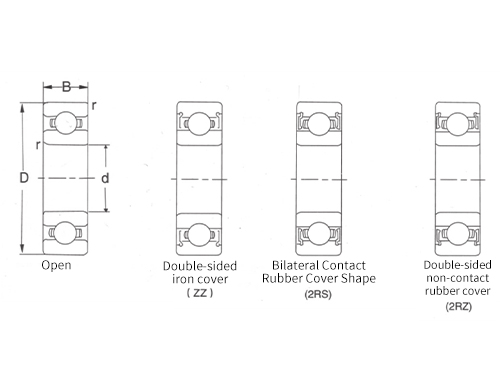

| OTEVŘENO | Otvor | Vnější průměr | Šířka (OTEVŘENO) | Šířka (ZAVŘENO) | Dynamický | Statický | ZAVŘENO | ||||
| d | D | B | B1 | Cr | Cor | (kg) | |||||
| v | mm | v | mm | v | mm | v | mm | N | |||
| R2 | 1/8 | 3.175 | 3/8 | 9.52 | 5/32 | 3.969 | 5/32 | 3.969 | 640 | 222 | 0.0013 |
| R2A | 1/8 | 3.175 | 1/2 | 12.7 | 11/64 | 4.366 | 11/64 | 4.366 | 1147 | 396 | 0.0032 |
| R3 | 3/16 | 4.763 | 1/2 | 12.7 | 5/32 | 3.969 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R3A | 3/16 | 4.763 | 1/2 | 12.7 | 0.196 | 4.978 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R4 | 1/4 | 6.35 | 5/8 | 15.875 | 0.196 | 4.978 | 0.196 | 4.978 | 1489 | 618 | 0.0045 |
| R4A | 1/4 | 6.35 | 3/4 | 19.05 | 7/32 | 5.556 | 32. září | 7.144 | 2334 | 884 | 0.0092 |
| R6 | 3/8 | 9.525 | 7/8 | 22.225 | 7/32 | 5.556 | 32. září | 7.144 | 3379 | 1429 | 0.0118 |
| R8 | 1/2 | 12.7 | 1-1/8 | 28.575 | 1/4 | 6.35 | 5/16 | 7.938 | 3911 | 2244 | 0.0210 |
| R10 | 5/8 | 15.875 | 1-3/8 | 34.925 | 32. září | 7.144 | 32. 11 | 8.731 | 4605 | 2774 | 0.0367 |
| R12 | 3/4 | 19.05 | 1-5/8 | 41.275 | 5/16 | 7.938 | 7/16 | 11.113 | 7246 | 4445 | 0.0630 |
| R13 | 3/4 | 19.05 | 1-3/4 | 44.45 | 3/8 | 9.525 | 7/16 | 11.113 | 7490 | 4785 | 0.0920 |
| R14 | 7/8 | 22.225 | 1-7/8 | 47.625 | 3/8 | 9.525 | 1/2 | 12.700 | 7735 | 4939 | 0.0970 |
| R16 | 1 | 25.4 | 2 | 50.8 | 3/8 | 9.525 | 1/2 | 12.700 | 8224 | 5432 | 0.1070 |
| R18 | 1-1/8 | 28.575 | 2-1/8 | 53.975 | 3/8 | 9.525 | 1/2 | 12.700 | 9557 | 6255 | 0.1220 |
| R20 | 1-1/4 | 31.75 | 2-1/4 | 57.15 | 3/8 | 9.525 | 1/2 | 12.700 | 10758 | 7513 | 0.1250 |
| R22 | 1-3/8 | 34.925 | 2-1/2 | 76.2 | 7/16 | 11.113 | 16. září | 14.288 | 12251 | 8490 | 0.1388 |
| R24 | 1-1/2 | 38.1 | 2-5/8 | 66.675 | 7/16 | 11.113 | 9/16 | 14.288 | 12918 | 9264 | 0.1848 |
AGV zastaví uprostřed uličky, protože se zadřelo ložisko nosného kola. Vozidlo veze 1200 kg paletu a vodicí válečky již vykazují plochá místa. Hlavní příčinou je zřídka motor nebo navigační syst...
ČTĚTE VÍCEVýsadba oken nečeká na údržbu. Když se řádkový secí stroj začne přetahovat přes polovinu pole nebo při druhém řezu začne vrčet náboj lisu, často to vzdalo malé ložisko, které celou sezónu dýchal...
ČTĚTE VÍCEHřídel o průměru 25 mm, která měří 24,990 mm, zapuštěná do otvoru pouzdra, který měří 25,020 mm, ponechává mezeru 0,030 mm. Na výkresu nic nevypadá, oba díly projdou rychlou kontrolou třmenu, a ...
ČTĚTE VÍCEOtvor H7 a hřídel p6 při jmenovité velikosti 25 mm vám poskytnou interferenci mezi 1 a 35 mikrony. Toto jediné číslo, nikoli pár písmen napsaný na výkresu, rozhoduje o tom, zda náboj převodovky ...
ČTĚTE VÍCEKuličková ložiska, jako jeden z nejběžnějších typů valivých ložisek, jsou široce používána v různých typech mechanických zařízení díky své jednoduché konstrukci, snadné instalaci a údržbě. Mohou odolat radiálnímu zatížení a určitému axiálnímu zatížení a jsou nepostradatelnými součástmi v mnoha průmyslových odvětvích, jako jsou motory, automobily, zemědělské stroje, obráběcí stroje a domácí spotřebiče. Inchová kuličková ložiska řady Ningbo Wanshun, založená na dědictví tradičních výhod, dále zlepšila výkon a spolehlivost produktů prostřednictvím technologických inovací a kontroly kvality.
Řada 42 a 43: přesné polohování, efektivní provoz
Série 42 a 43 Ningbo Wanshuna palcová kuličková ložiska jsou navrženy tak, aby splňovaly požadavky na vysokou přesnost, vysokou rychlost a vysoké zatížení. Tyto dvě řady produktů využívají pokročilou výrobní technologii a přísné procesy kontroly kvality k zajištění dokonalého přizpůsobení vnitřních a vnějších kroužků, ocelových kuliček a klecí ložisek a dosahují extrémně nízkých koeficientů tření a vynikající přesnosti otáčení. Ať už jde o náročné aplikace s vysokou rychlostí otáčení nebo pro těžká zařízení vystavená velkému nárazovému zatížení, kuličková ložiska řady 42 a 43 mohou poskytnout stabilní a spolehlivou podporu provozu.
Ningbo Wanshun si je dobře vědom toho, že technologické inovace jsou nevyčerpatelnou hnací silou pro udržitelný rozvoj podniků. Společnost proto nadále investuje do výzkumu a vývoje produktů a zavazuje se zlepšovat technický obsah a přidanou hodnotu produktů. Ve výrobním procesu kuličkových ložisek řady 42 a 43 společnost zavedla moderní zařízení pro CNC zpracování a automatizované výrobní linky, aby bylo dosaženo úplné kontroly kvality od vstupních surovin do továrny až po hotové výrobky opouštějící továrnu. Současně společnost také vytvořila kompletní testovací systém, který využívá pokročilé testovací nástroje a zařízení k provádění komplexního testování různých výkonnostních ukazatelů produktů, aby bylo zajištěno, že každá sada ložisek může splňovat nebo dokonce překračovat průmyslové standardy.
„Spokojenost zákazníka je středem“ je koncept řízení kvality, kterého se Ningbo Wanshun vždy držel. Společnost přísně zavádí systém řízení jakosti ISO9001. Od nákupu surovin, výroby a zpracování, kontroly hotových výrobků až po poprodejní servis je každý odkaz přísně provozován v souladu se standardními postupy, aby byla zajištěna stabilní a spolehlivá kvalita produktu. Právě tato vytrvalá honba za kvalitou vynesla britským kuličkovým ložiskům Ningbo Wanshun dobrou pověst a široké uznání na trhu.
Tváří v tvář budoucnosti bude Ningbo Wanshun i nadále prosazovat obchodní filozofii „nejprve se spřátelit a poté podnikat, vzájemný prospěch a společný rozvoj“ a aktivně spolupracovat a komunikovat s přáteli ze všech oblastí života doma i v zahraničí. Společnost je ochotna pracovat ruku v ruce se zákazníky s vysoce kvalitními produkty, rozumnými cenami a promyšlenými službami, aby vytvořila brilantnější zítřky.
