d 1~4 mm

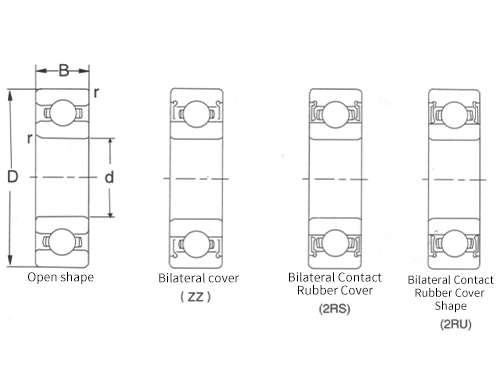

Hlavní rozměry (mm) | Gumový uzávěr | Železná čepice | Model | Základní dynamická únosnost | Základní statická únosnost | Referenční hmotnost (g) | |||||||
d | D | B | r | B1 | r1 | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | Cr(N) | Kukuřice) | OTEVŘENO | Typ gumového krytu Typ železné čepice |
1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681 ZZ | / | / | 80 | 23 | 0.08 | |
3 | 1.5 | 0.05 | / | / | MR31 | / | / | / | 80 | 23 | 0.07 | ||
4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691 ZZ | / | / | 140 | 36 | 0.10 | ||
1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | MR41 X | MR41 XZZ | / | / | 138 | 35 | 0.10 | 0.14 |
1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1,5 | 68/1,5 ZZ | / | / | 112 | 33 | 0.07 | 0.11 |
5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1,5 | 69/1,5 ZZ | / | / | 240 | 69 | 0.17 | 0.19 | |
6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1,5 | 60/1,5 ZZ | / | / | 330 | 99 | 0.31 | 0.36 | |
2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672 ZZ | / | / | 104 | 37 | 0.10 | 0.14 |
5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682 ZZ | / | / | 188 | 59 | 0.12 | 0.17 | |
5 | 2.0 | 0.10 | 2.5 | 0.10 | MR52 | MR52 ZZ | / | / | 188 | 59 | 0.16 | 0.22 | |
6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692 ZZ | / | / | 330 | 99 | 0.28 | 0.38 | |
6 | 2.5 | 0.15 | 2.5 | 0.15 | MR62 | MR62 ZZ | / | / | 330 | 99 | 0.28 | 0.33 | |
7 | 2.5 | 0.15 | 3.0 | 0.15 | MR72 | MR72 ZZ | / | / | 385 | 128 | 0.43 | 0.47 | |
7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602 ZZ | / | / | 385 | 128 | 0.51 | 0.58 | |
2.5 | 5 | 1.5 | 0.08 | / | / | 67/2,5 | 67/2,5 ZZ | / | / | 153 | 59 | 0.11 | 0.11 |
6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2,5 | 68/2,5 ZZ | / | / | 209 | 73 | 0.23 | 0.29 | |
7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2,5 | 69/2,5 ZZ | / | / | 385 | 128 | 0.40 | 0.55 | |
8 | 2.5 | 0.20 | 3.5 | 0.15 | MR82 X | MR82 XZZ | / | / | 560 | 179 | 0.52 | ||
8 | 2.8 | 0.15 | / | / | 60/2,5 | 60/2,5 ZZ | / | / | 550 | 175 | 0.63 | 0.83 | |
3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673 ZZ | / | / | 209 | 73 | 0.19 | 0.28 |
7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683 ZZ | / | / | 385 | 129 | 0.32 | 0.43 | |
8 | 2.5 | 0.15 | 3.0 | 0.10 | MR83 | / | / | / | 560 | 179 | 0.51 | ||
8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693 ZZ | / | / | 56 | 179 | 0.61 | 0.83 | |
9 | 2.5 | 0.20 | 4.0 | 0.15 | MR93 | MR93 ZZ | / | / | 640 | 226 | 0.68 | 1.18 | |
9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603 ZZ | / | 640 | 226 | 0.84 | 1.20 | ||
10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623 ZZ | / | / | 615 | 226 | 1.65 | 1.66 | |
13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633 ZZ | / | / | 1300 | 485 | 3.38 | 3.33 | |
4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674 ZZ | / | / | 315 | 115 | 0.21 | 0.29 |
8 | 2.0 | 0.15 | 3.0 | 0.10 | MR84 | MR84 ZZ | / | / | 395 | 140 | 0.33 | 0.56 | |
9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684 ZZ | / | / | 640 | 226 | 0.63 | 1.01 | |
10 | 3.0 | 0.20 | 4.0 | 0.15 | MR104 | MR104 ZZ | / | / | 650 | 236 | 0.95 | 1.33 | |
11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694 ZZ | 694-2RS | 694-2RU | 715 | 283 | 1.70 | 1.75 | |
12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604 ZZ | 604-2RS | 604-2RU | 970 | 360 | 2.25 | 2.29 | |
13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624 ZZ | 624-2RS | 624-2RU | 1300 | 485 | 2.97 | 3.04 | |
16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634 ZZ | 634-2RS | 634-2RU | 1740 | 670 | 5.00 | 5.21 |
d 5~15 mm
Hlavní rozměry (mm) | Gumový uzávěr | Železná čepice | Model | Základní dynamická únosnost | Základní statická únosnost | Referenční hmotnost (g) | |||||||
d | D | B | r | B1 | r1 | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | Cr(N) | Kukuřice) | OTEVŘENO | Typ gumového krytu Typ železné čepice |
5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675 ZZ | / | / | 278 | 131 | 0.25 | 0.34 |
9 | 2.5 | 0.15 | 3.0 | 0.15 | MR95 | MR95 ZZ | / | / | 435 | 168 | 0.48 | 0.54 | |
10 | 3.0 | 0.15 | 4.0 | 0.15 | MR105 | MR105 ZZ | / | / | 435 | 168 | 0.90 | 1.29 | |
11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685 ZZ | 685-2RS | 685-2RU | 715 | 283 | 1.20 | 1.95 | |
13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2RS | 695-2RU | 1080 | 430 | 2.40 | 2.5 | |
14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605 ZZ | 605-2RS | 605-2RU | 1330 | 505 | 3.54 | 4 | |
16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625 ZZ | 625-2RS | 625-2RU | 1730 | 670 | 4.95 | 6 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2RS | 635-2RU | 2620 | 1060 | 8.53 | 9 | |
6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675 ZZ | / | / | 495 | 219 | 0.53 | 0.9 |
12 | 3.0 | 0.20 | 4.0 | 0.15 | MR126 | MR126 ZZ | / | / | 715 | 292 | 1.20 | 1.6 | |
13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686 ZZ | 686-2RS | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696 ZZ | 696-2RS | 696-2RU | 1740 | 670 | 3.79 | 3.9 | |
17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606 ZZ | 606-2RS | 606-2HU | 2260 | 840 | 5.94 | 6 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2RS | 626-2RU | 2620 | 1060 | 7.97 | 8 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636 ZZ | 636 2RS | 636-2RU | 3300 | 1360 | 13.00 | 13 | |
7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
13 | 3.0 | 0.20 | 4.0 | 0.15 | MR137 | MR137 ZZ | / | / | 830 | 375 | 1.50 | 1.98 | |
14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687 ZZ | 687-2RS | 687-2RU | 1170 | 510 | 2.00 | 2.97 | |
17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697 ZZ | 697-2RS | 697-2RU | 1610 | 715 | 4.80 | 5.01 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607 ZZ | 607-2RS | 607-2RU | 2620 | 1060 | 7.67 | 8 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627 ZZ | 627-2RS | 627-2RU | 3300 | 1360 | 12.00 | 12 | |
26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637 ZZ | 637-2RS | 637-2RU | 4000 | 1580 | 24.00 | 25 | |
8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | B78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
14 | 3.5 | 0.20 | 4.0 | 0.15 | MR148 | MR148 ZZ | / | / | 820 | 385 | 1.90 | 2.12 | |
16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | BA8 22 | 688-2RS | 688-2RU | 1250 | 590 | 3.00 | 3.7 | |
19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698 ZZ | 698-2RS | 698-2RU | 2240 | 905 | 7.18 | 7.2 | |
22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608 ZZ | 608-2RS | 608-2RU | 3300 | 1360 | 12.00 | 12 | |
24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2RS | B28-2RU | 3350 | 1410 | 17.00 | 17.3 | |
28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638 ZZ | 638-2RS | 638-2RU | 4550 | 1970 | 27.00 | 28.6 | |
9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679 ZZ | / | / | 930 | 470 | 1.35 | 1.98 |
17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689 ZZ | 689-2RS | 689-2RU | 1730 | 810 | 3.53 | 4.43 | |
20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699 ZZ | 699-2RS | 699-2RU | 2120 | 985 | 8.33 | 8.45 | |
24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609 ZZ | 609-2RS | 609-2RU | 3350 | 1410 | 14.50 | 14.6 | |
26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2RS | 629-2RU | 4550 | 1970 | 19.50 | 20 | |
30 | 10 | 0.60 | 10 | 0.60 | 639 | 639 ZZ | 639-2RS | 639-2RU | 5100 | 2390 | 34.00 | 36 |
d 5~15 mm
Hlavní rozměry (mm) | Model | Cr(N) | Kukuřice) | hmotnost (g) | ||||||
d | D | B | r | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | |||
10 | 15 | 3 | 0.1 | 6700 | 6700 ZZ | 6700-2RS | 6700-2RU | 1010 | 555 | 0.0015 |
19 | 5 | 0.3 | 6800 | 6800 ZZ | 6800-2RS | 6800-2RU | 1840 | 925 | 0.005 | |
19 | 7 | 0.3 | 63800 | 63800 ZZ | 63800-2RS | 63800-2RU | 1840 | 925 | 0.0074 | |
22 | 6 | 0.3 | 6900 | 6900 ZZ | 6900-2RS | 6900-2RU | 2700 | 1270 | 0.009 | |
26 | 8 | 0.3 | 6000 | 6000 ZZ | 6000-2RS | 6000-2 RU | 4550 | 1970 | 0.019 | |
26 | 12 | 0.5 | 63000 | / | 63000-2RS | / | 4620 | 1960 | 0.025 | |
28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
30 | 9 | 0.6 | 6200 | 6200 ZZ | 6200-2RS | 6200-2RU | 5100 | 2390 | 0.032 | |
30 | 14 | 1 | 62200 | / | 62200-2RS | / | 5070 | 2360 | 0.04 | |
30 | 14.3 | 1 | 63200 | / | 63200-2RS | / | 5146 | 2350 | 0.046 | |
35 | 11 | 0.6 | 6300 | 6300 ZZ | 6300-2RS | 6300-2RU | 8100 | 3450 | 0.053 | |
35 | 17 | 1 | 62300 | / | 62300-2RS | / | 8060 | 3400 | 0.06 | |
35 | 19.05 | 0.6 | 63300 | / | 63300-2RS | / | 8095 | 3565 | 0.105 | |
37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
12 | 18 | 4 | 0.2 | 6701 | 6701 ZZ | 6701-2RS | 6701-2RU | 1070 | 6555 | 0.003 |
21 | 5 | 0.3 | 6801 | 6801 ZZ | 6801-2RS | 6801-2RU | 1900 | 1040 | 0.006 | |
21 | 7 | 0.3 | 63801 | 63801 ZZ | 63801-2RS | 63801-2RU | 1900 | 1040 | 0.0085 | |
24 | 6 | 0.3 | 6901 | 6901 ZZ | 6901-2RS | 6901-2RU | 2900 | 1460 | 0.011 | |
28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
28 | 8 | 0.3 | 6001 | 6001 ZZ | 6001-2RS | 6001-2RU | 5100 | 2390 | 0.023 | |
28 | 12 | 0.5 | 63001 | / | 63001-2RS | / | 5070 | 2360 | 0.029 | |
30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
32 | 10 | 0.6 | 6201 | 6201 ZZ | 6201-2RS | 6201-2RU | 6800 | 3050 | 0.037 | |
32 | 14 | 1 | 62201 | / | 62201-2RS | / | 6890 | 3100 | 0.046 | |
32 | 15.9 | 1 | 63201 | / | 63201-2RS | / | 7000 | 3050 | 0.055 | |
37 | 12 | 1 | 6301 | 6301 ZZ | 6301-2RS | 6301-2RU | 9800 | 4250 | 0.06 | |
37 | 1700 | 1.5 | 62301 | / | 62301-2RS | / | 9750 | 4150 | 0.074 | |
37 | 1905 | 1 | 63301 | / | 63301-2RS | / | 9705 | 4360 | 0.114 | |
42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
15 | 21 | 4 | 0.2 | 6702 | 6702 ZZ | 6702-2RS | 6702-2RU | 1150 | 790 | 0.0035 |
24 | 5 | 0.3 | 6802 | 6802 ZZ | 6802-2RS | 6802-2RU | 2080 | 1260 | 0.007 | |
24 | 7 | 0.3 | 63802 | 63802 ZZ | 63802-2RS 63802-2RU | 2080 | 1260 | 0.01 | ||
28 | 7 | 0.3 | 6902 | 6902 ZZ | 6902-2RS | 6902-2RU | 4300 | 2250 | 0.016 | |
32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
32 | 9 | 0.3 | 6002 | 6002 ZZ | 6002-2RS | 6002-2RU | 5600 | 2840 | 0.032 | |
32 | 13 | 0.5 | 63002 | / | 63002-2RS | / | 5590 | 2850 | 0.042 | |
35 | 11 | 0.6 | 6202 | 6202 ZZ | 6202-2RS | 6202-2RU | 7650 | 3700 | 0.045 | |
35 | 14 | 1 | 62202 | / | 62202-2RS | / | 7800 | 3750 | 0.056 | |
35 | 15.9 | 1 | 63202 | / | 63202-2RS | / | 8000 | 3600 | 0.068 | |
42 | 13 | 1 | 6302 | 6302 ZZ | 6302-2RS | 6302-2RU | 11400 | 5400 | 0.082 | |
42 | 17 | 1.5 | 62302 | / | 62302-2RS | / | 11400 | 5400 | 0.11 | |
42 | 19 | 1.5 | 63302 | / | 63302-2RS | / | 8232 | 4900 | 0.152 | |
52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 |
d 17~35 mm
Hlavní rozměry (mm) | Model | Cr(N) | Kukuřice) | hmotnost (g) | ||||||
d | D | B | r | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | |||
17 | 23 | 4 | 0.2 | 6703 | 6703 ZZ | 6703-2RS | 6703-2RU | 1200 | 865 | 0.004 |
26 | 5 | 0.3 | 6803 | 6803 ZZ | 6803-2RS | 6803-2RU | 2630 | 1570 | 0.008 | |
26 | 7 | 0.3 | 63803 | 63803 ZZ | 63803-2RS | 63803-2RU | 2630 | 1570 | 0.011 | |
30 | 7 | 0.3 | 6903 | 6903 ZZ | 6903-2RS | 6903-2RU | 4600 | 2550 | 0.018 | |
35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
35 | 10 | 0.3 | 6003 | 6003 ZZ | 6003-2RS | 6003-2RU | 6000 | 3250 | 0.039 | |
35 | 14 | 0.5 | 63003 | / | 63003-2RS | / | 6050 | 3250 | 0.051 | |
40 | 12 | 0.6 | 6203 | 6203 ZZ | 6203-2RS | 6203-2RU | 9550 | 4800 | 0.065 | |
40 | 16 | 1 | 62203 | / | 62203-2RS | / | 9560 | 4750 | 0.085 | |
40 | 17.5 | 1 | 63203 | / | 63203-2RS | / | 9200 | 4500 | 0.09 | |
47 | 14 | 1 | 6303 | 6303 ZZ | 6303-2RS | 6303-2RU | 13600 | 6550 | 0.115 | |
47 | 19 | 1.5 | 62303 | / | 62303-2RS | / | 13500 | 6550 | 0.149 | |
47 | 22.2 | 1.5 | 63303 | / | 63303-2RS | / | 9800 | 5684 | 0.176 | |
62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
20 | 27 | 4 | 0.2 | 6704 | 6704 ZZ | 6704-2RS | 6704-2RU | 1790 | 1320 | 0.005 |
32 | 7 | 0.3 | 6804 | 6804 ZZ | 6804-2RS | 6804-2RU | 4000 | 2470 | 0.019 | |
32 | 10 | 0.3 | 63804 | 63804 ZZ | 63804-2RS | 63804-2RU | 4000 | 2470 | 0.024 | |
37 | 9 | 0.3 | 6904 | 6904 ZZ | 6904-2RS | 6904-2RU | 6350 | 3700 | 0.036 | |
42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
42 | 12 | 0.6 | 6004 | 6004 ZZ | 6004-2RS | 6004-2RU | 9400 | 5000 | 0.07 | |
42 | 16 | 1 | 63004 | / | 63004-2RS | / | 9360 | 5000 | 0.088 | |
47 | 14 | 1 | 6204 | / | 6204-2RS | / | 12800 | 6600 | 0.106 | |
47 | 18 | 1.5 | 62204 | 6204 ZZ | 62204-2RS | 62204-2RU | 12700 | 6550 | 0.128 | |
47 | 20.6 | 1.5 | 63204 | / | 63204-2RS | / | 9800 | 6174 | 0.15 | |
52 | 15 | 1.1 | 6304 | / | 6304-2RS | / | 15900 | 7900 | 0.144 | |
52 | 21 | 2 | 62304 | 6304 ZZ | 62304-2RS | 62304-2RU | 15900 | 7800 | 0.197 | |
52 | 22.2 | 2 | 63304 | / | 63304-2RS | / | 11466 | 7056 | 0.21 | |
72 | 19 | 1.1 | 6404 | / | 6404-2RS | / | 31000 | 15200 | 0.408 | |
22 | 44 | 12 | 0.6 | 60/22 | 60/22 ZZ | 60/22-2RS | 60/22-2RU | 9400 | 5050 | 0.074 |
50 | 14 | 1 | 62/22 | 62/22 ZZ | 62/22-2RS | 62/22-2RU | 13900 | 6950 | 0.12 | |
56 | 16 | 1.1 | 63/22 | 63/22 ZZ | 63/22-2RS | 63/22-2RU | 18400 | 9250 | 0.176 | |
25 | 32 | 4 | 0.2 | 6705 | 6705 ZZ | 6705-2RS | 6705-2RU | 1930 | 1550 | 0.006 |
37 | 7 | 0.3 | 6805 | 6805 ZZ | 6805-2RS | 6805-2RU | 4300 | 2950 | 0.022 | |
37 | 10 | 0.3 | 63805 | 63805 ZZ | 63805-2RS | 63805-2RU | 4300 | 2950 | 0.032 | |
42 | 9 | 0.3 | 6905 | 6905 ZZ | 6905-2RS | 6905-2RU | 7000 | 4500 | 0.041 | |
47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
47 | 12 | 0.6 | 6005 | 6005 ZZ | 6005-2RS | 6005-2RU | 10100 | 5850 | 0.079 | |
47 | 16 | 1 | 63005 | / | 63005-2RS | / | 11200 | 6550 | 0.1 | |
52 | 15 | 1 | 6205 | 6205 ZZ | 6205-2RS | 6205-2RU | 14000 | 7900 | 0.128 | |
52 | 18 | 1.5 | 62205 | / | 62205-2RS | / | 14000 | 7800 | 0.146 | |
52 | 20.6 | 1.5 | 63205 | / | 63205-2RS | / | 10584 | 6860 | 0.175 | |
62 | 17 | 1.1 | 6305 | 6305 ZZ | 6305-2RS | 6305-2RU | 23600 | 12100 | 0.232 | |
62 | 24 | 2 | 62305 | / | 62305-2RS | / | 22500 | 11600 | 0.32 | |
62 | 25.4 | 2 | 63305 | / | 63305-2RS | / | 14700 | 9800 | 0.315 | |
80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 |
d 17~35 mm
Hlavní rozměry (mm) | Model | Cr(N) | Kukuřice) | hmotnost (g) | ||||||
d | D | B | r | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | |||
28 | 52 | 12 | 0.6 | 60/28 | 60/28 ZZ | 60/28-2RS | 6028-2RU | 12500 | 7400 | 0.098 |
58 | 16 | 1 | 62/28 | 62/28 ZZ | 62/28-2RS | 62/28-2RU | 17900 | 9750 | 0.175 | |
68 | 16 | 1.1 | 63/28 | 63/28 ZZ | 63/28-2RS | 63/28-2RU | 26800 | 14000 | 0.287 | |
30 | 37 | 4 | 0.2 | 6706 | 6706 ZZ | 6706-2HS | 6706-2RU | 2050 | 1780 | 0.008 |
42 | 7 | 0.3 | 6806 | 6805 ZZ | 6806-2RS | 6806-2RU | 4500 | 3400 | 0.0026 | |
42 | 10 | 0.3 | 63806 | 63806 ZZ | 63806-2HS | 63806-2RU | 4500 | 3400 | 0.026 | |
47 | 9 | 0.3 | 6906 | 6906 ZZ | 6906-2HS | 6906-2RU | 7250 | 5000 | 0.045 | |
55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
55 | 13 | 1 | 6006 | 6006 ZZ | 6006-2RS | 6006-2RU | 13200 | 8300 | 0.117 | |
55 | 19 | 1.5 | 63006 | / | 63006-2RS | / | 13300 | 8300 | 0.159 | |
62 | 16 | 1 | 6006 | 6706 ZZ | 6206-2RS | 6206-2RU | 19500 | 11300 | 0.199 | |
62 | 20 | 1.5 | 62206 | / | 62206-2RS | / | 19500 | 11200 | 0.242 | |
62 | 23.8 | 1.5 | 63206 | / | 63206-2RS | / | 14700 | 9800 | 0.28 | |
72 | 19 | 1.1 | 6306 | 6306 ZZ | 6306-2RS | 6306-2RU | 26700 | 15000 | 0.346 | |
72 | 27 | 2 | 62306 | / | 62306-2RS | / | 28100 | 16000 | 0.485 | |
72 | 30.2 | 2 | 63306 | / | 63306-2RS | / | 19600 | 13426 | 0.53 | |
90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
32 | 58 | 13 | 1 | 60/32 | 60/32 ZZ | 60/32-2RS | 60/32-2RU | 15100 | 9150 | 0.129 |
65 | 17 | 1 | 62/32 | 62/32 ZZ | 62/32-2RS | 62/32-2RU | 22400 | 13100 | 0.23 | |
75 | 20 | 1.1 | 63/32 | 63/32 ZZ | 63/32-2RS | 63/32-2RU | 30000 | 16200 | 0.382 | |
35 | 44 | 5 | 0.3 | 6707 | 6707 ZZ | 6707-2RS | 6707-2RU | 1862 | 1637 | 0.15 |
47 | 7 | 0.3 | 6807 | 6807 ZZ | 6807-2RS | 6807-2RU | 4900 | 4000 | 0.029 | |
55 | 10 | 0.6 | 6907 | 6907 ZZ | 6907-2RS | 69C7-2RU | 10400 | 7150 | 0.073 | |
62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
62 | 14 | 1 | 6007 | 6007 ZZ | 6007-2RS | 6007-2RU | 16000 | 10300 | 0.156 | |
62 | 20 | 1.5 | 63007 | 63007-2RS | / | 15900 | 10200 | 0.21 | ||
72 | 17 | 1.1 | 6207 | 6207 ZZ | 6207-2RS | 6207-2RU | 25700 | 15300 | 0.28 | |
72 | 23 | 2 | 62207 | / | 62207-2RS | / | 25500 | 15300 | 0.435 | |
72 | 27 | 2 | 63207 | / | 63207-2RS | / | 19404 | 12740 | 0.435 | |
80 | 21 | 1.5 | 6307 | 6307 ZZ | 6307-2RS | 6307-2RU | 33500 | 19100 | 0.457 | |
80 | 31 | 2.5 | 62307 | / | 62307-2RS | / | 33200 | 19000 | 0.67 | |
80 | 34.9 | 2.5 | 63307 | / | 63307-2RS | / | 23520 | 16170 | 0.71 | |
100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 |
d 40~70 mm
Hlavní rozměry (mm) | Model | Cr(N) | Kukuřice) | hmotnost (g) | ||||||
d | D | B | r | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | |||
40 | 50 | 6 | 0.3 | 6708 | 6708 ZZ | 6708-2RS | 6708-2RU | 2519 | 2234 | 0.023 |
52 | 7 | 0.3 | 6808 | 6808 ZZ | 6808-2RS | 6808-2RU | 5050 | 4350 | 0.033 | |
62 | 12 | 0.6 | 6908 | 6908 ZZ | 6908-2RS | 6908-2RU | 13700 | 9900 | 0.109 | |
68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
68 | 15 | 1 | 6008 | 6008 ZZ | 6008-2RS | 6008-2RU | 16800 | 11500 | 0.194 | |
68 | 21 | 1.5 | 63008 | / | 63008-2RS | / | 16800 | 11600 | 0.259 | |
80 | 18 | 1.1 | 6208 | 6208 ZZ | 6208-2RS | 6208-2RU | 29100 | 17900 | 0.366 | |
80 | 23 | 2 | 62208 | / | 62208-2RS | / | 30700 | 19000 | 0.45 | |
80 | 30.2 | 2 | 63208 | / | 63208-2RS | / | 20580 | 14210 | 0.435 | |
90 | 23 | 1.5 | 6308 | 6308 ZZ | 6308-2RS | 6308-2RU | 40500 | 24100 | 0.633 | |
90 | 33 | 2.5 | 62308 | / | 62308-2RS | / | 41000 | 24000 | 0.91 | |
90 | 36.5 | 2.5 | 63308 | / | 63308-2RS | / | 29400 | 20482 | 1.02 | |
110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
45 | 55 | 6 | 0.3 | 6709 | 6709 ZZ | 6709-2RS | 6709-2RU | 2577 | 2401 | 0.025 |
58 | 7 | 0.3 | 6809 | 6809 ZZ | 6809-2RS | 6809-2RU | 6400 | 5500 | 0.04 | |
68 | 12 | 0.6 | 6909 | 6909 ZZ | 6909-2RS | 6909-2RU | 14100 | 10900 | 0.122 | |
75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
75 | 16 | 1 | 6009 | 6009 ZZ | 6009-2RS | 6009-2RU | 21000 | 15200 | 0.246 | |
75 | 23 | 1.5 | 63009 | / | 63009-2RS | / | 20800 | 14600 | 0.345 | |
85.0 | 19 | 1.1 | 6209 | 6209 ZZ | 6209-2RS | 6209-2RU | 32500 | 20500 | 0.407 | |
85.0 | 23 | 2 | 62209 | / | 62209-2RS | / | 33200 | 21600 | 0.485 | |
85.0 | 30.2 | 2 | 63209 | / | 63209-2RS | / | 22540 | 15680 | 0.64 | |
100.0 | 25 | 1.5 | 6309 | 6309 ZZ | 6309-2RS | 6309-2RU | 53000 | 32000 | 0.833 | |
100.0 | 36 | 2.5 | 62309 | / | 62309-2RS | / | 52700 | 31500 | 1.19 | |
100.0 | 39.7 | 2.5 | 63309 | / | 63309-2RS | / | 37240 | 27440 | 1.3 | |
120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
50 | 62.0 | 6 | 0.3 | 6710 | 6710 ZZ | 6710-2RS | 6710-2RU | 2666 | 2636 | 0.064 |
65.0 | 7 | 0.3 | 6810 | 6810 ZZ | 6810-2RS | 6810-2RU | 6600 | 6050 | 0.052 | |
72.0 | 12 | 0.6 | 6910 | 6910 ZZ | 6910-2RS | 6910-2RU | 14500 | 11700 | 0.127 | |
80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2RS | 6010-2RU | 21800 | 16600 | 0.264 | |
80.0 | 23 | 1.5 | 63010 | / | 63010-2RS | / | 21600 | 16000 | 0.37 | |
90.0 | 20 | 1.1 | 6210 | 6210 ZZ | 6210-2RS | 6210-2RU | 35000 | 23200 | 0.463 | |
90.0 | 23 | 2 | 62210 | / | 62210-2RS | / | 35100 | 23200 | 0.535 | |
90.0 | 30.2 | 2 | 63210 | / | 63210-2RS | / | 24500 | 18130 | 0.675 | |
110.0 | 27 | 2 | 6310 | 6310 ZZ | 6310-2RS | 6310-2RU | 62000 | 38100 | 1.07 | |
110.0 | 40 | 2 | 62310 | / | 62310-2RS | / | 61800 | 38000 | 1.55 | |
130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 |
d 40~70 mm
Hlavní rozměry (mm) | Model | Cr(N) | Kukuřice) | hmotnost (g) | ||||||
d | D | B | r | OTEVŘENO | Železná čepice | Kontaktní krytka | Nekontaktní | |||
55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
72 | 9 | 0.3 | 6811 | 6811 ZZ | 6811-2RS | 6811-2RU | 9100 | 8450 | 0.083 | |
80 | 13 | 1 | 6911 | 6911 ZZ | 6911-2RS | 6911-2RU | 16000 | 13200 | 0.177 | |
90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
90 | 18 | 1.1 | 6011 | 6011 ZZ | 6011-2RS | 6011-2RU | 28300 | 21300 | 0.384 | |
100.0 | 21 | 1.5 | 6211 | 6211 ZZ | 6211-2RS | 6211-2RU | 43500 | 29300 | 0.607 | |
100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
120.0 | 29 | 2 | 6311 | 6311 ZZ | 6311-2RS | 6311-2RU | 71500 | 44500 | 1.37 | |
120.0 | 43 | 2 | 62311 | / | 62311-2RS | / | 71500 | 45000 | 1.95 | |
140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
78 | 10 | 0.3 | 6812 | 6812 ZZ | 6812-2RS | 6812-2RU | 11500 | 10600 | 0.106 | |
85 | 13 | 1 | 6912 | 6912 ZZ | 6912-2RS | 6912-2RU | 19400 | 16200 | 0.191 | |
95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
95 | 18 | 1.1 | 6012 | 6012 ZZ | 6012-2RS | 6012-2RU | 29500 | 23200 | 0.418 | |
110.0 | 22 | 1.5 | 6212 | 6212 ZZ | 6212-2RS | 6212-2RU | 52500 | 36000 | 0.783 | |
110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
130.0 | 31 | 2 | 6312 | 6312 ZZ | 6312-2RS | 6312-2RU | 82000 | 52000 | 1.7 | |
130.0 | 46 | 2 | 62312 | / | 62312-2RS | / | 81900 | 52000 | 2.5 | |
130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
65 | 85 | 10 | 0.6 | 6813 | 6813 ZZ | 6813-2RS | 6813-2RU | 12000 | 11500 | 0.125 |
90 | 13 | 1 | 6913 | 6913 ZZ | 6913-2RS | 6913-2RU | 17400 | 16000 | 0.2 | |
100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
100.0 | 18 | 1.1 | 6013 | 6013 ZZ | 6013-2RS | 6013-2RU | 30500 | 25200 | 0.438 | |
120.0 | 23 | 1.5 | 6213 | 6213 ZZ | 6213-2BS | 6213-2RU | 57000 | 40000 | 0.99 | |
120.0 | 31 | 1.5 | 62213 | / | 62213-2RS | / | 55900 | 40500 | 1.25 | |
140.0 | 33 | 2.1 | 6313 | 6313 ZZ | 6313-2RS | 6313-2RU | 92500 | 59500 | 2.08 | |
140.0 | 48 | 2 | 62313 | / | 62313-2RS | / | 92300 | 60000 | 3 | |
160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
90 | 10 | 0.6 | 6814 | 6814 ZZ | 6814-2RS | 6814-2RU | 12100 | 11900 | 0.135 | |
100.0 | 16 | 1 | 6914 | 6914 ZZ | 6914-2RS | 6914-2RU | 23500 | 21100 | 0.327 | |
110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
110.0 | 20 | 1.1 | 6014 | 6014 ZZ | 6014-2RS | 6014-2RU | 38000 | 31000 | 0.607 | |
125.0 | 24 | 1.5 | 6214 | 6214 ZZ | 6214-2RS | 6214-2RU | 62000 | 44000 | 1.07 | |
125.0 | 31 | 1.5 | 62214 | / | 62214-2RS | / | 60500 | 45000 | 1.3 | |
150.0 | 35 | 2.1 | 6314 | 6314 ZZ | 6314-2RS | 6314-2RU | 104000 | 68000 | 2.52 | |
150.0 | 51 | 2 | 62314 | / | 62314-2RS | / | 104000 | 68000 | 3.55 | |
180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 |
V přesných strojích se ložiska s dvojitým řádkem s jejich jedinečným strukturálním designem a stabilním výkonem stala komponenty přenosu jádra v mnoha zařízeních. Ve srovnání s tradičními ložiskami...
ČTĚTE VÍCECo je vnější prsten korunovaný typem LR? The Typ LR korunovaný vnější kroužek je komponenta nalezená v určitých ložiscích, která se často používá v aplikacích, kde je rozhodující sní...
ČTĚTE VÍCEPokud jde o vysokorychlostní stroje-ať už v automobilových motorech, průmyslových turbínách nebo přesné robotice-představení a Deep Groove kuličkové ložisko může způsobit nebo rozbít operačn...
ČTĚTE VÍCESledujte holčí ložiska jsou kritické součásti v těžkých strojích, které zajišťují hladký pohyb a distribuci zatížení do zařízení, jako jsou rypadlo, buldozery a dopravní systémy. Tvrdé provoz...
ČTĚTE VÍCEVýkon a kvalita ložisek, jakožto základních součástí mechanických zařízení, přímo souvisí s provozní účinností a stabilitou celého systému. Ningbo Wanshun Bearing Co., Ltd., jako lídr v čínském ložiskovém průmyslu, získala široké uznání a důvěru na domácím i zahraničním trhu díky své vynikající výrobní technologii, přísnému řízení kvality a bohatým produktovým řadám, zejména v oblasti hlubokých drážek kuličková ložiska.
Kuličková ložiska s hlubokou drážkou , se svou jednoduchou konstrukcí, vysokou nosností a nízkým třením nacházejí široké uplatnění v různých typech mechanických zařízení a staly se nepostradatelnou součástí převodového systému. Společnost Ningbo Wanshun Bearing Co., Ltd. si je dobře vědoma důležitosti kuličkových ložisek, proto se zavázala vyrábět vysoce kvalitní a vysoce přesná kuličková ložiska, která splňují přísné požadavky různých průmyslových odvětví na převodové systémy.
V produktové matrici Ningbo Wanshun se kuličková ložiska řady 42 a 43 stala první volbou mnoha zákazníků díky svému vynikajícímu výkonu a spolehlivé kvalitě. Tyto dvě řady produktů nejen splňují mezinárodní obecné normy, ale také přísně kontrolují výběr materiálu, procesní kontrolu, kontrolu kvality a další aspekty, aby bylo zajištěno, že každá sada ložisek může fungovat stabilně za složitých a měnících se pracovních podmínek. Současně, aby bylo možné vyhovět personalizovaným potřebám různých zákazníků, Ningbo Wanshun také poskytuje kuličková ložiska řady 42 a 43 s různými specifikacemi a konfiguracemi, aby bylo zajištěno, že produkty mohou být široce používány v automobilech, motorech, zemědělských strojích, obráběcí stroje a další obory.
Ningbo Wanshun jako společnost zaměřující se na výrobu vysoce kvalitních ložisek vždy považovala technologické inovace za hlavní hnací sílu rozvoje společnosti. Ve výrobním procesu kuličkových ložisek společnost neustále zavádí moderní výrobní zařízení a technologie, optimalizuje výrobní proces a zlepšuje efektivitu výroby a kvalitu výrobků. Současně společnost také vytvořila kompletní systém výzkumu a vývoje, aktivně spolupracuje se známými domácími a zahraničními univerzitami a vědeckovýzkumnými institucemi na společném překonávání technických potíží a podpoře technologického pokroku v průmyslu kuličkových ložisek.
Kvalita je životním lanem Ningbo Wanshun. Společnost vždy bere "spokojenost zákazníka jako centrum" jako základní koncept řízení kvality, přísně zavádí normy systému řízení kvality ISO9001 a přísně kontroluje všechny vazby, jako je nákup surovin, výroba a zpracování a kontrola hotových výrobků. Společnost je také vybavena pokročilým testovacím zařízením a profesionálním testovacím týmem, který provádí komplexní testování různých výkonnostních ukazatelů produktu, aby bylo zajištěno, že každá sada kuličkových ložisek splní nebo dokonce překročí průmyslové standardy. Právě tato vytrvalá snaha o kvalitu přinesla kuličkovým ložiskům Ningbo Wanshun dobrou pověst a široké uznání na trhu.
Při pohledu do budoucnosti bude společnost Ningbo Wanshun Bearing Co., Ltd. nadále prosazovat obchodní filozofii „navázání přátelství před podnikáním, vzájemný prospěch a společný rozvoj“ a bude provádět rozsáhlou a hloubkovou spolupráci s přáteli ze všech oblastí světa. život doma i v zahraničí s otevřenější myslí a pragmatičtějším jednáním. Společnost pevně věří, že neustálým úsilím a inovacemi přispěje k rozvoji průmyslové výroby v mé zemi a dokonce i ve světě. Zároveň se společnost také těší na spolupráci s více stejně smýšlejícími partnery, abychom společně vytvořili lepší budoucnost.
